三協アルミ 形材フェンス 多段支柱 2段フリー支柱

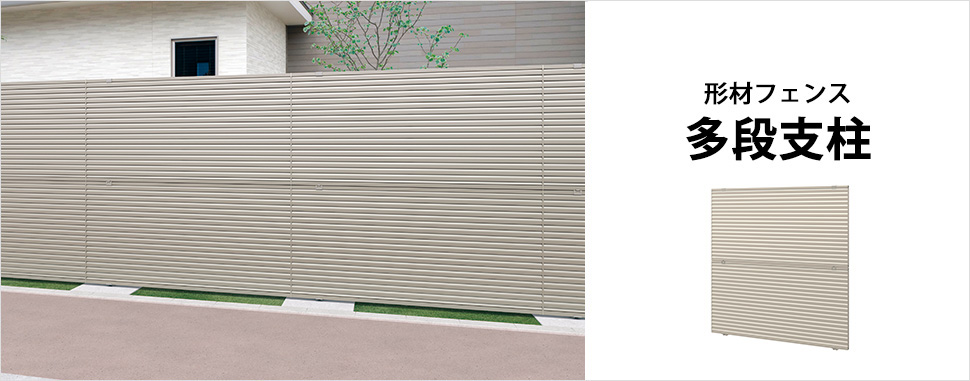

高さのあるフェンスで外からの視線を遮断
ベーシックな格子タイプのフェンスからクローズドな目隠しタイプのフェンスまで、さまざまな組み合わせで高さのある独立施工ができます。

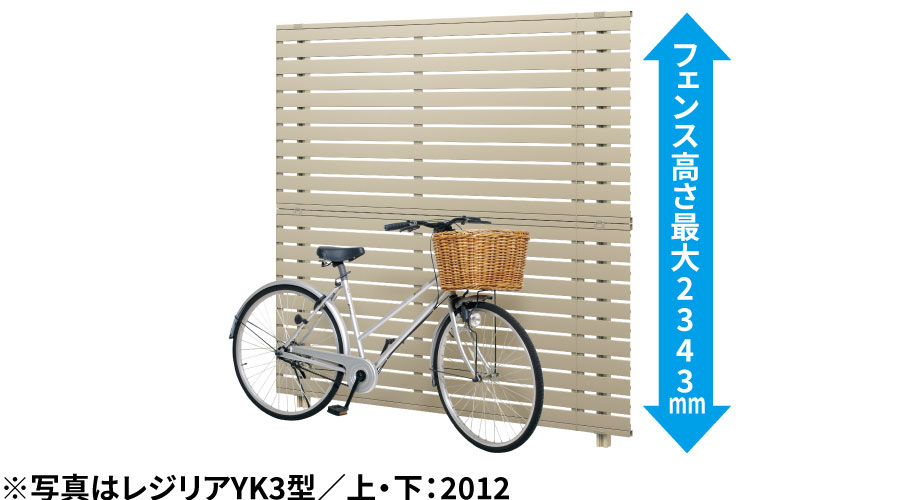

2段フリー支柱［60角支柱］
控え柱が不要でスッキリした印象です。
フェンス高さは最大2343mm（フレイナシリーズ）でさまざまな現場状況に対応します。
●適応フェンス：フレイナ、シャトレナⅡ（4型を除く）、レジリア（YL2・TL2・YLK型を除く）、ニューアイシャノン、ニュータウンリード、スーパー速川
ハイタイプのフェンス（H14・H16サイズ）を組み合わせることもできます。
●適応フェンス：シャトレナⅡハイタイプ、レジリアハイタイプ

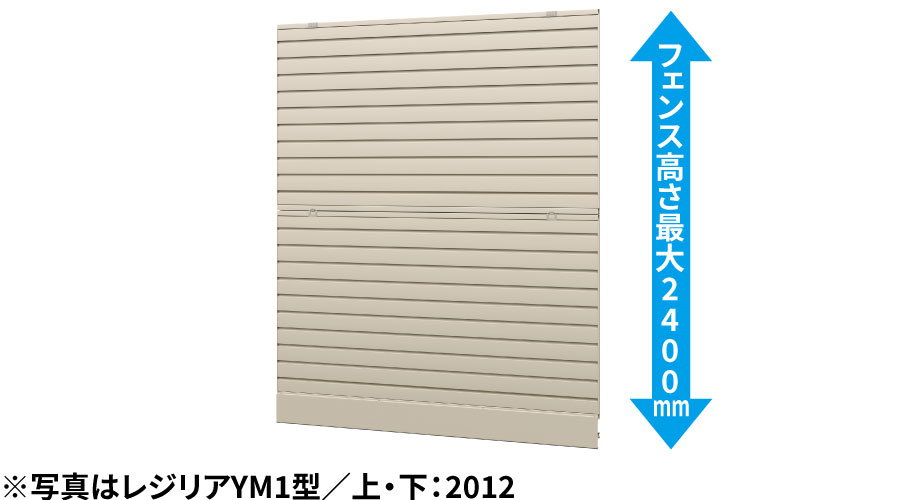

ハイモジュールタイプ 2段フリー支柱［60角支柱］
集合住宅にも対応する200mmピッチのジャストサイズ設定です。
※ハイタイプのフェンス（H14・H16サイズ）は対応できません。
●適応フェンス：シャトレナⅡ、レジリア（YLK型を除く）

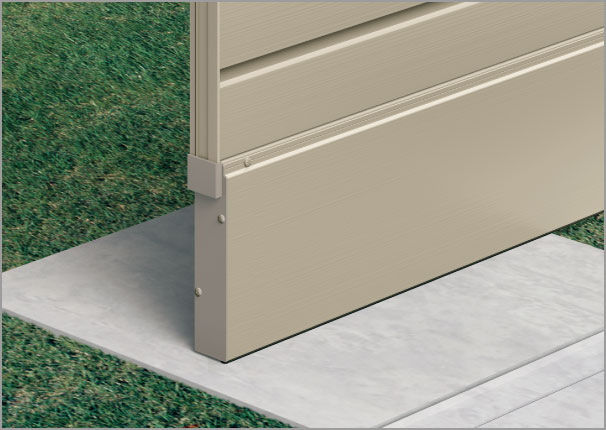

下桟すき間カバー（すき間157mm用）
専用の下桟すき間カバーを用意しています。
※下桟すき間157mmの場合、必ず下桟すき間カバーを取り付けてください。

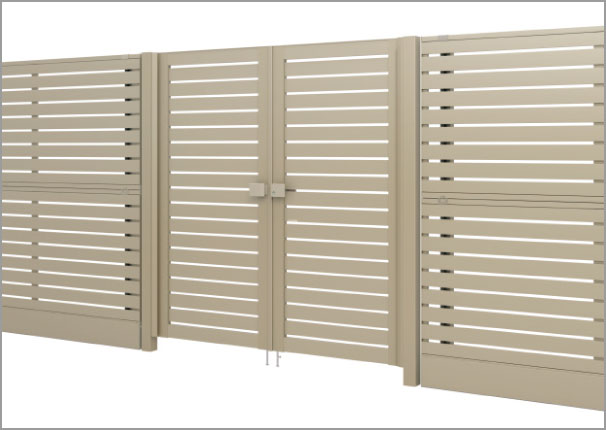

形材門扉レジリアハイタイプは門扉高さを100mmピッチで設定されているので、フェンスと門扉の高さをそろえることができ美しい納まりを実現します。

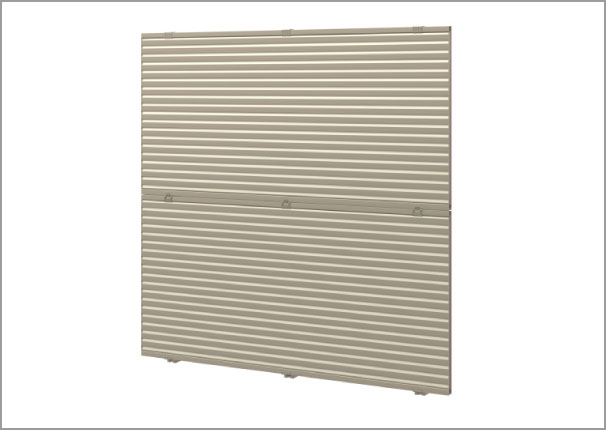

シャトレナⅡ4型とレジリアYL2型・TL2型は、下桟すき間が27mmなので、下桟すき間カバーが不要です。
●ハイモジュールタイプ：下桟すき間27mm
●適応フェンス：シャトレナⅡ4型、レジリアYL2型・TL2型

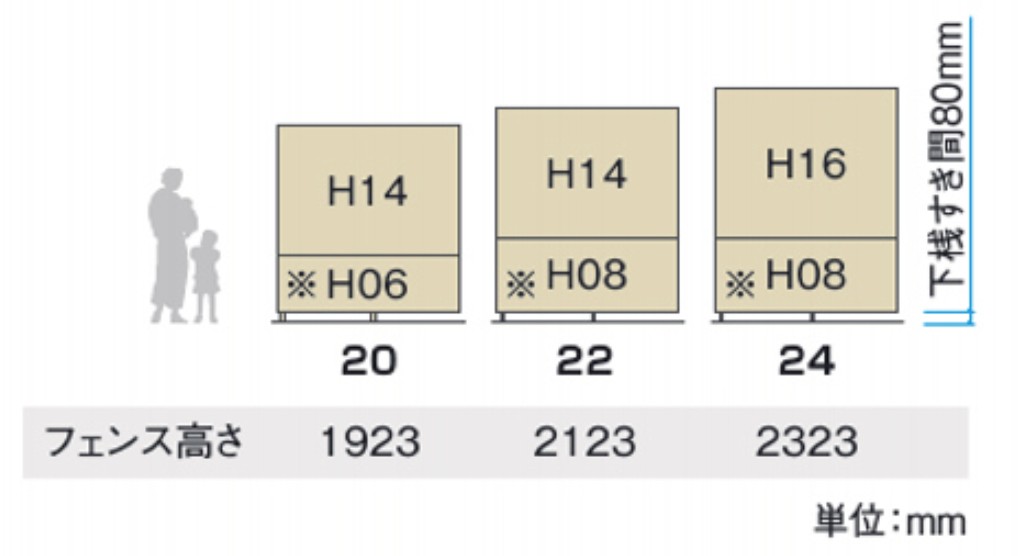

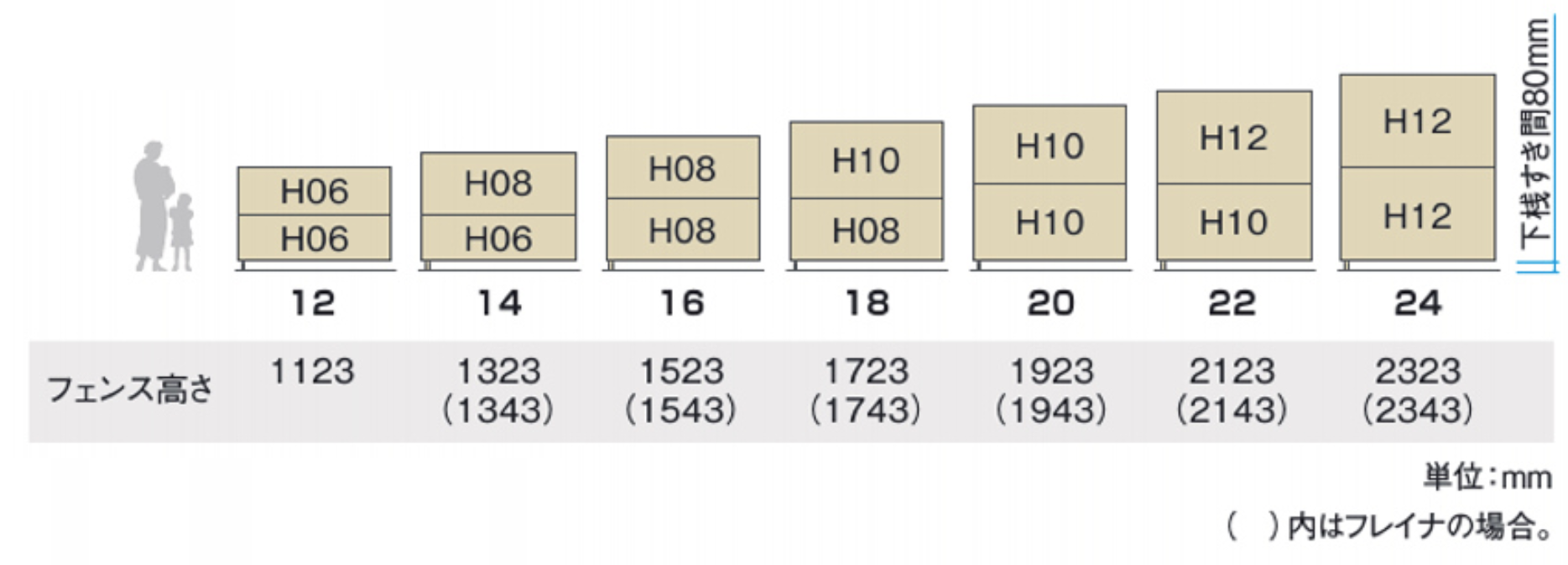

基本組み合わせサイズ
商品特長

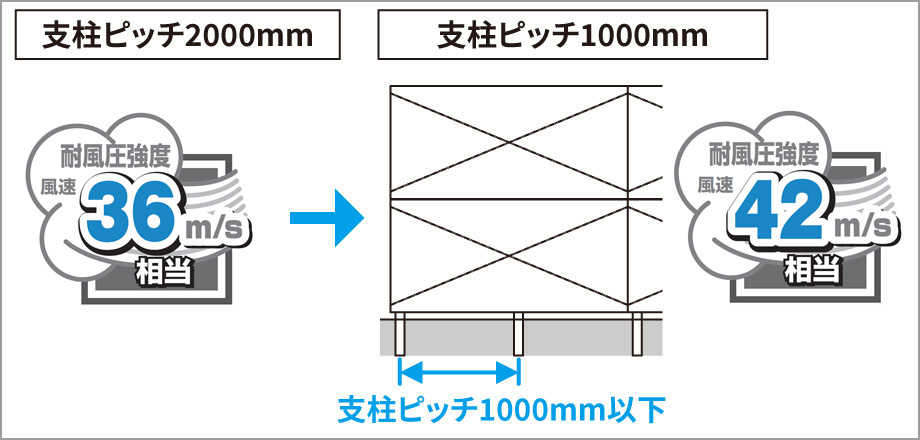

耐風圧強度（シャトレナⅡ／レジリア）
支柱ピッチを1000mmで施工すれば、耐風圧強度が風速42m/ｓ相当にアップします。

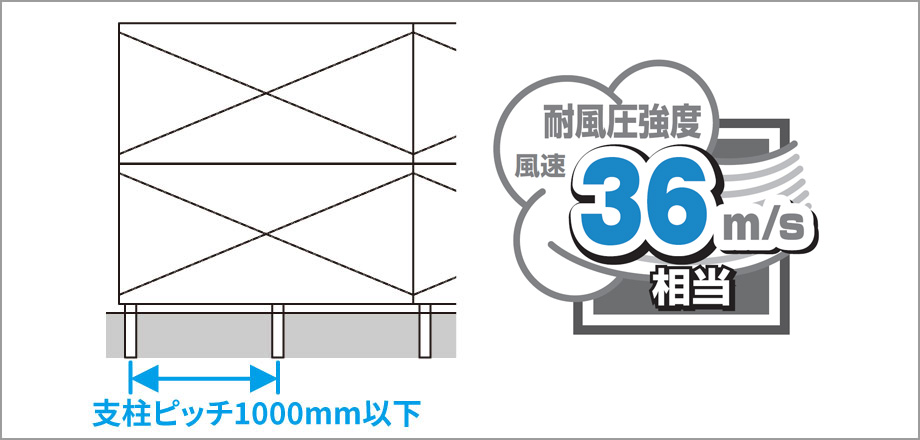

耐風圧強度（シャトレナⅡハイタイプ／レジリアハイタイプ）
耐風圧強度は、風速36m/s相当です。

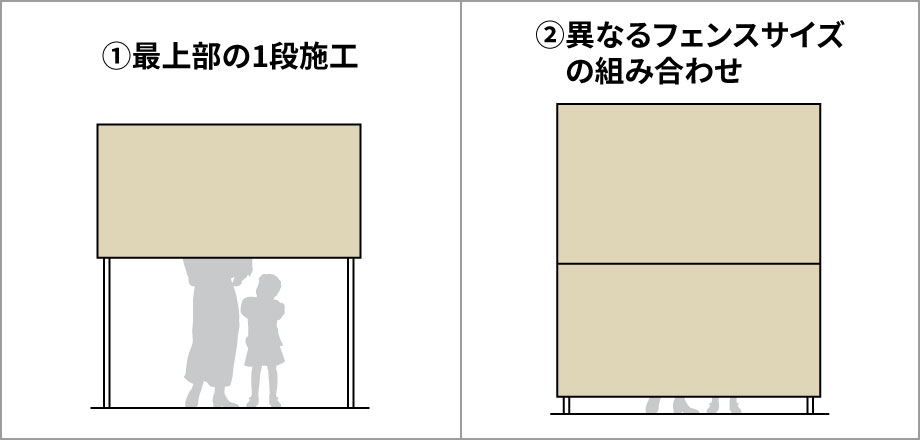

用途に合わせた組み合わせが可能
フェンスの高さサイズを選んで組み合わせることができます。

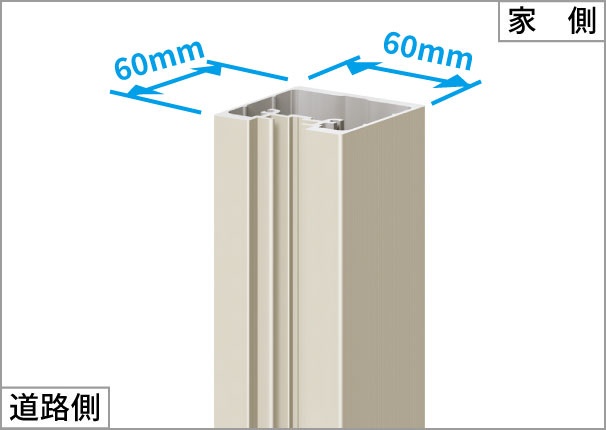

60角支柱
φ100mmボイド管にも施工可能な2段施工専用支柱です。H22・H24サイズにも対応可能です。
フェンス上端からの支柱のはみ出しがないので、スッキリとした意匠に仕上がります。

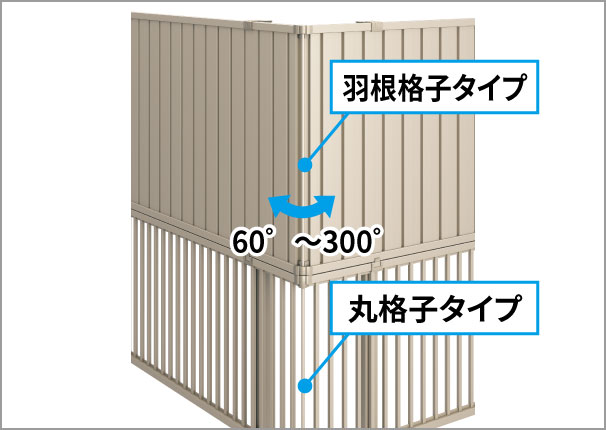

コーナー材
コーナー材には、コーナー継手・丸格子タイプ・羽根格子タイプの3種類を用意しています。
※使用できるコーナー材は商品により異なります。
※フリー支柱の場合、コーナー部の両側には必ず支柱を設置してください。

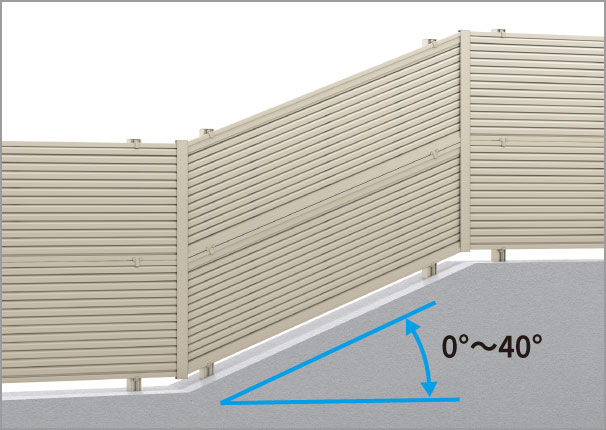

傾斜専用2段・3段フリー支柱
［75角支柱］
傾斜ルーバータイプも多段施工が可能。レジリアYLK型との組み合わせにより、傾斜地への施工が可能です。
※写真はレジリア2段施工
2段フリー支柱［60角支柱］施工イメージ
フレイナ
シナモンエルム／2段施工／上・下：フレイナＹ3型／2010
レジリア

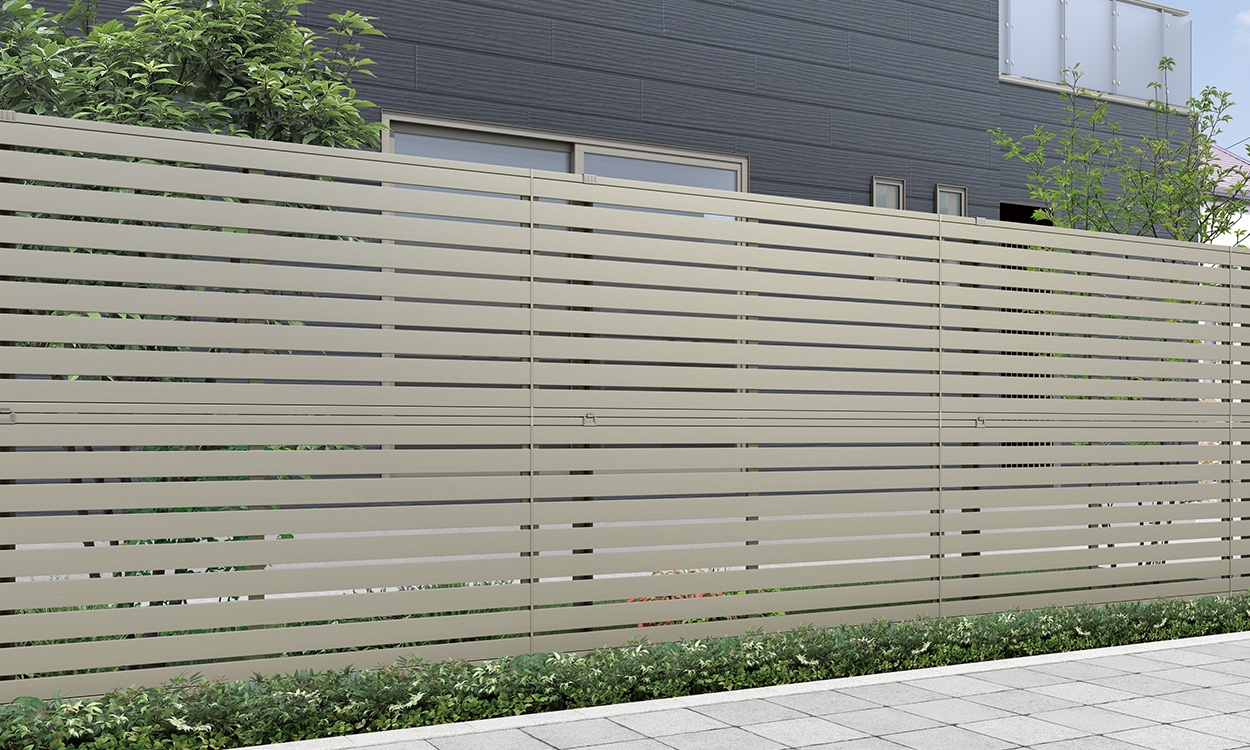

アーバングレー／2段施工／上・下：レジリアYK3型／2010

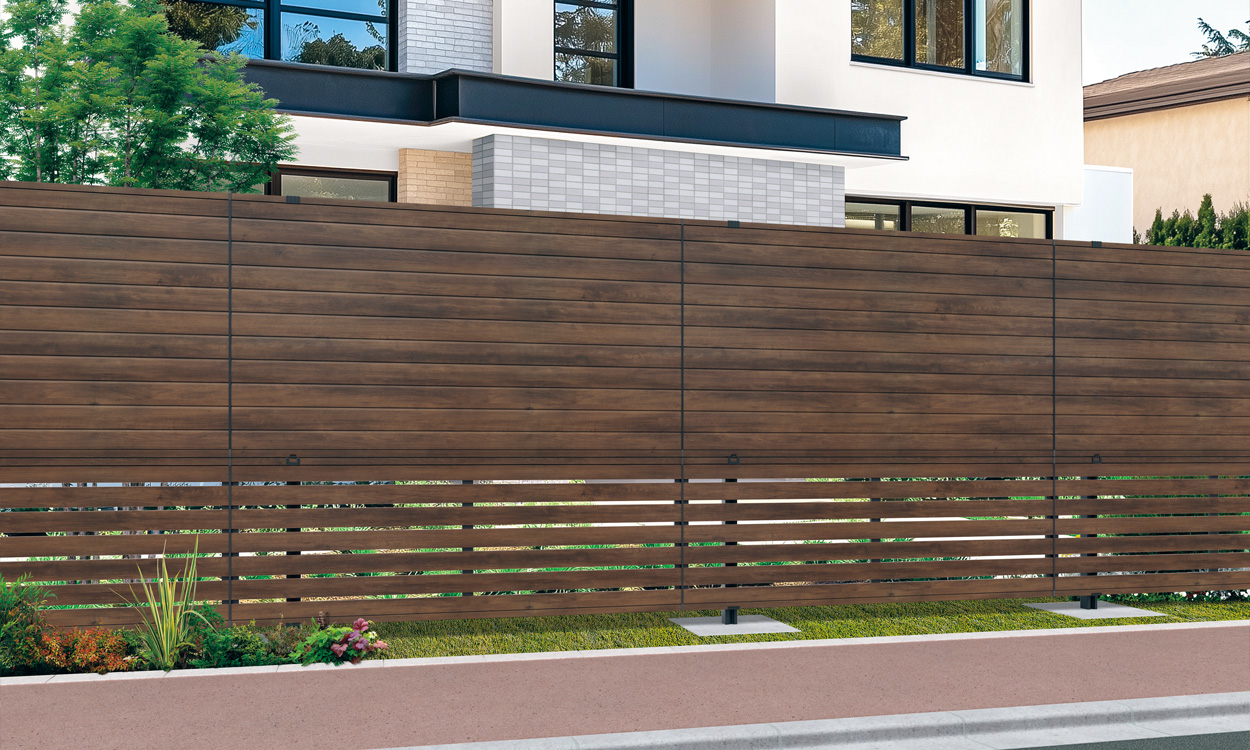

シャトレナⅡ
JNK（スモークナット・ブラック）／2段施工／上：シャトレナⅡ3P型／2012／下：シャトレナⅡ1P型／2008

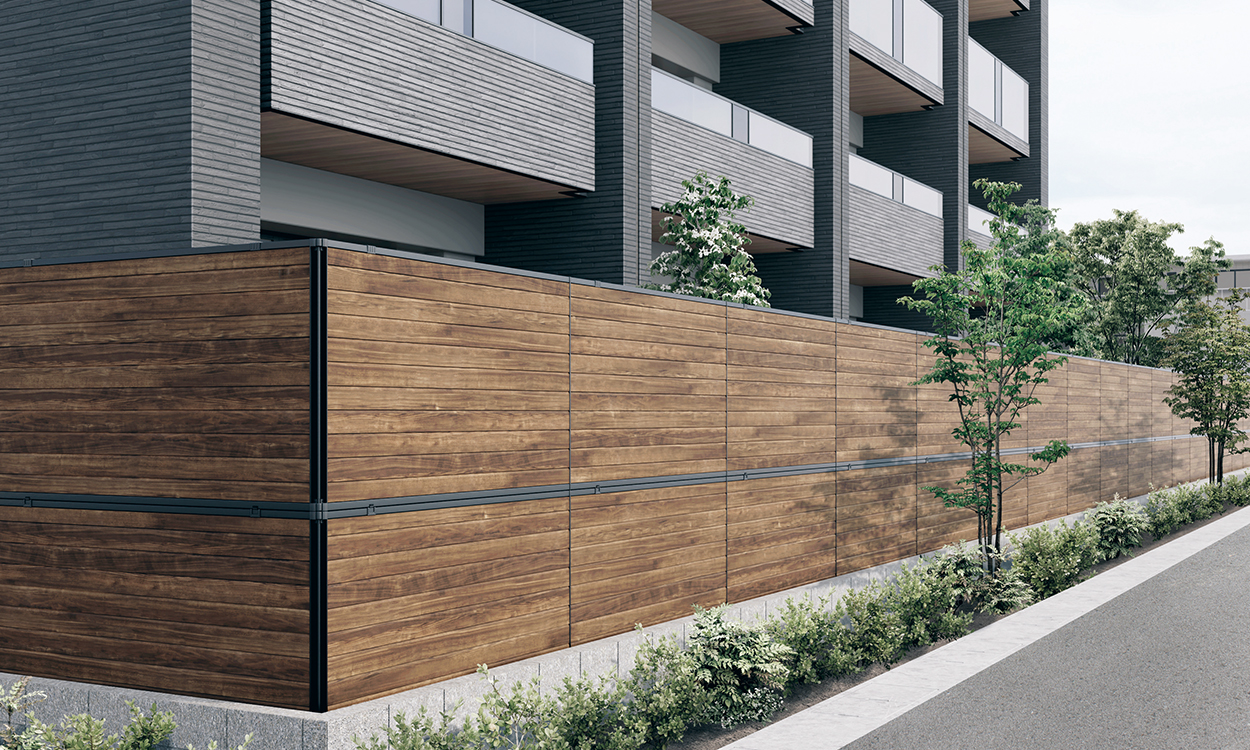

シャトレナⅡ
JNK（スモークナット・ブラック）／2段施工／上：シャトレナⅡ3型／2012／下：シャトレナⅡ3型／2008

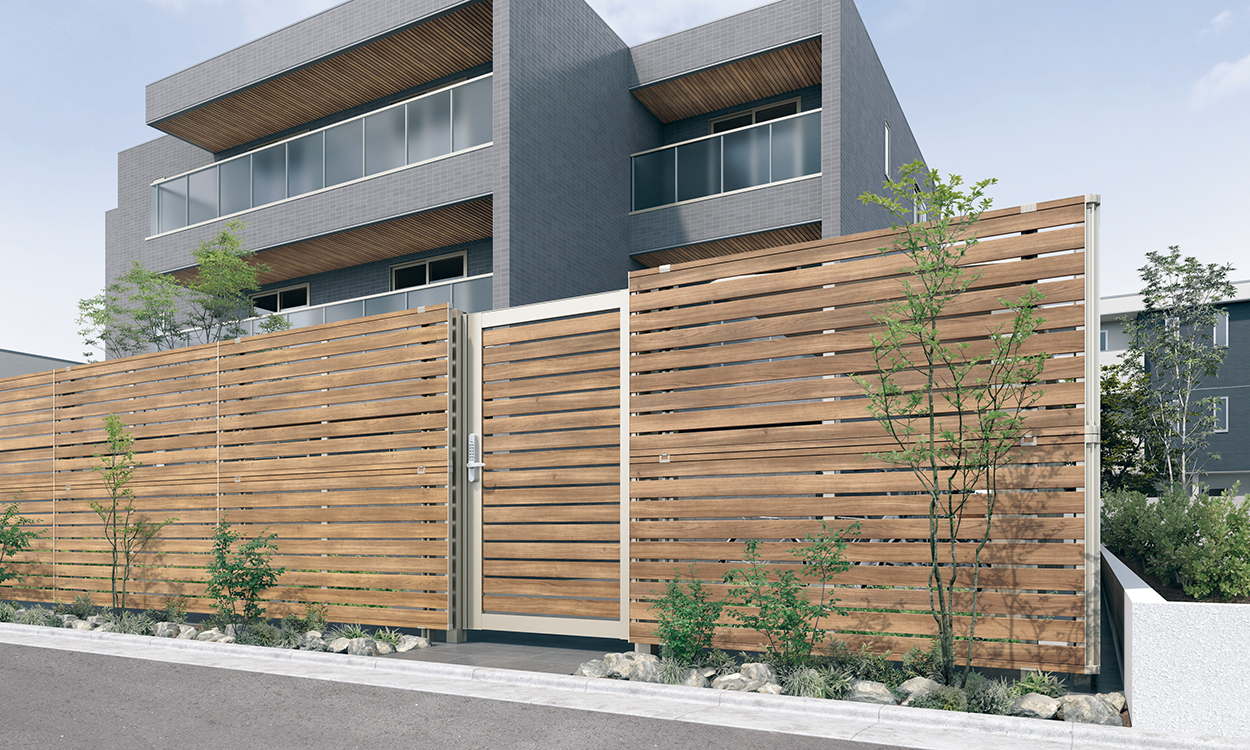

シャトレナⅡ
NEU（シナモンエルム・アーバングレー）／2段施工／上：シャトレナⅡ1P型／2012／下：シャトレナⅡ1P型／2008
ニュータウンリード
ダークブロンズ／2段施工／上・下：ニュータウンリード1型／2008／目板
ハイモジュールタイプ 2段フリー支柱［60角支柱］施工イメージ

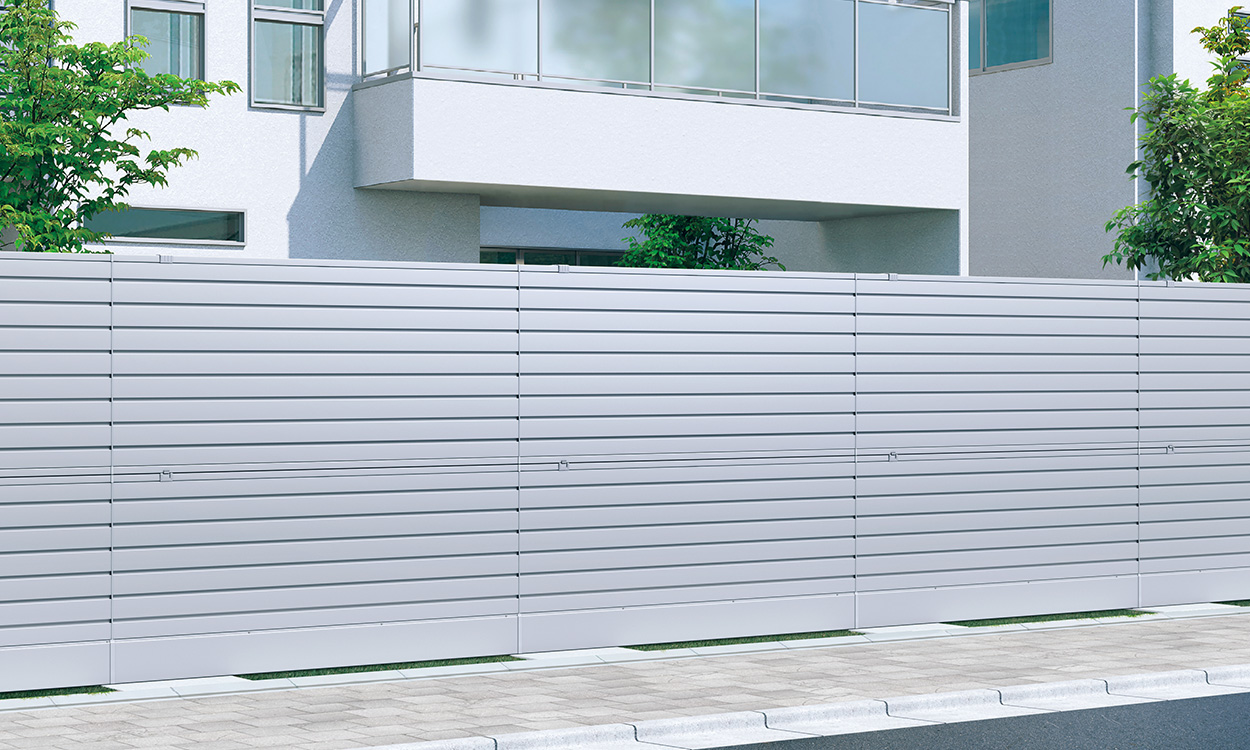

レジリア
サンシルバー／ハイモジュールタイプ2段施工／上：レジリアYM1型／2010／下：レジリアYM1型／2008
レジリア

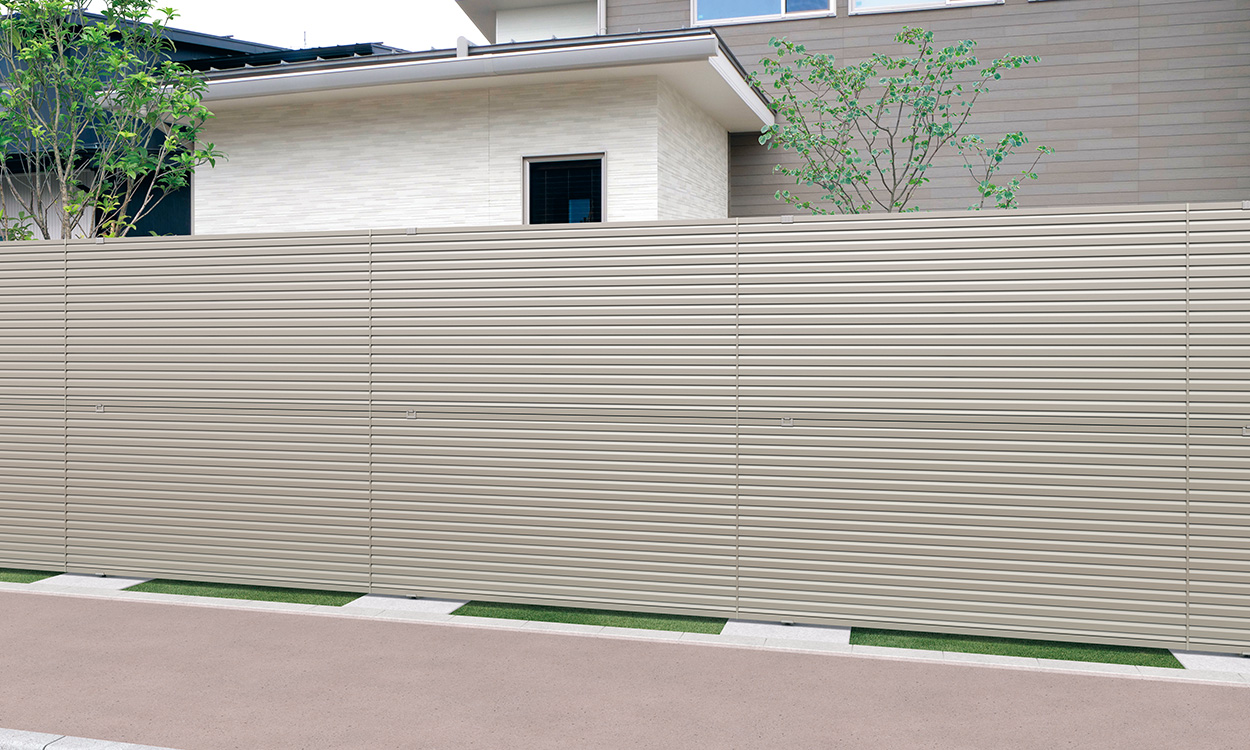

アーバングレー／ハイモジュールタイプ2段施工／上・下：レジリアYL2型／2010

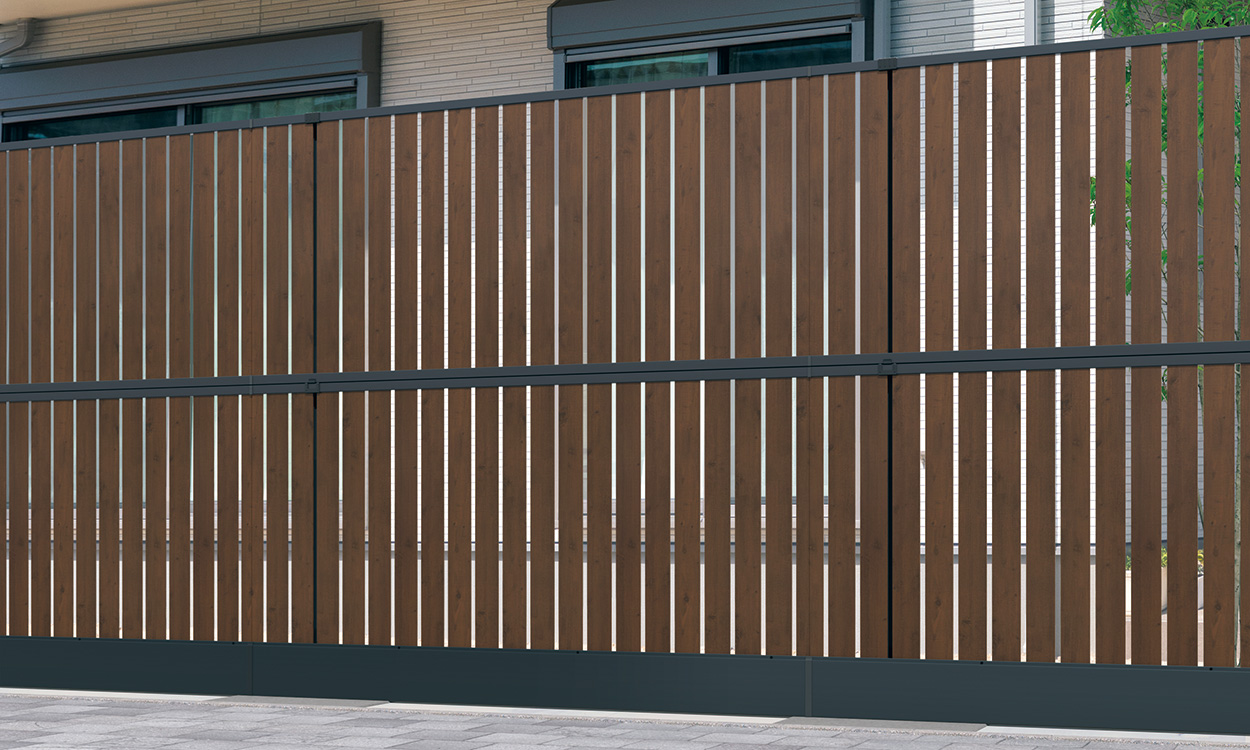

シャトレナⅡ
FAK（トラッドオーク・ブラック）／2段施工／上・下：シャトレナⅡ6型／2010

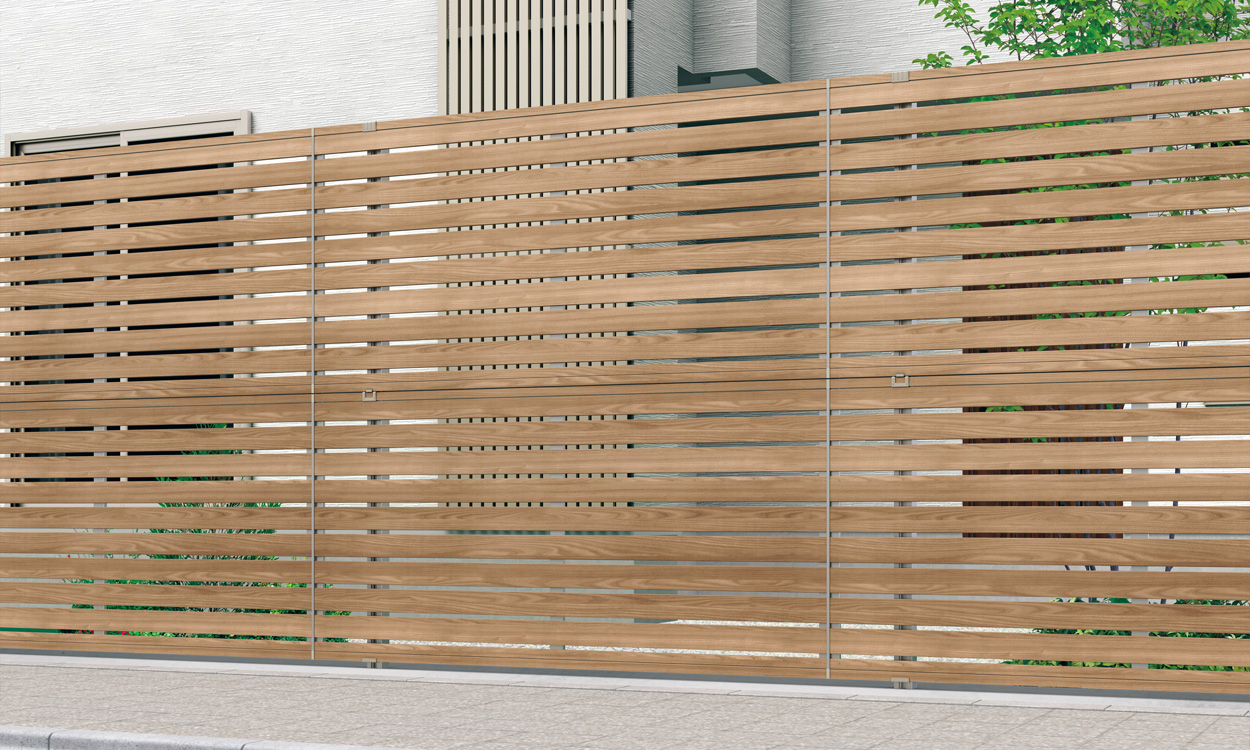

シャトレナⅡ
NEU（シナモンエルム・アーバングレー）／2段施工／上・下：シャトレナⅡ1PS型／2010
